設備概要

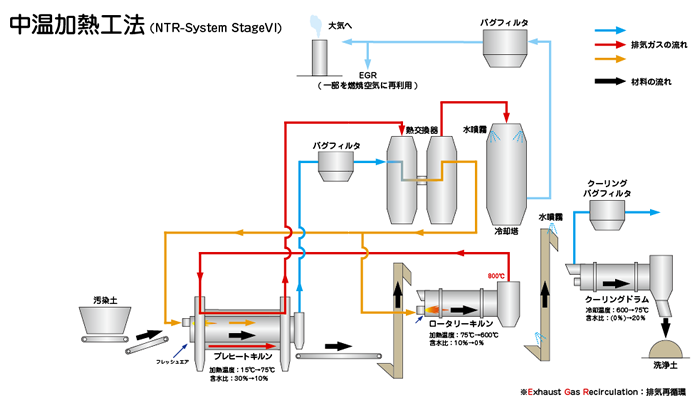

中温加熱工法(NTR-System StageⅥ)を採用
汚染土を400～600℃に加熱し、油とベンゼンを気化させて土壌から有害物質を除去します。気化したガスは800℃で燃焼し、有害物質を分解し中和・無害化された後大気へ放出します。
処理能力
| 処理量 | 25t/h |
|---|---|
| 土壌含水比 | 30% |
| 土壌加熱温度 | 20℃→400 ～ 600℃ |
| 補助乾燥バーナ | 加熱バーナ | |
| [ プレヒートキルン側] | [ メイン側] | |
| 形式 | LNTBG-5 | LNTBG-18 |
| 燃料 | 都市ガス13A | 都市ガス13A |
| 燃焼量 | 400Nm³/h | 1400Nm³/h |
参考値としてお客様設備能力を記載しています。
NTRシステム適応一覧
NTR適応システム
アスファルトプラントで培った乾燥加熱技術、集塵技術、熱分解技術、冷却技術、制御技術をもとに、汚染土を浄化する技術を確立。現在、全国各地で運用されています。
| 機種 | Stage I | Stage II | Stage III | Stage IV | Stage V Stage VI |
|---|---|---|---|---|---|
| 一次処理キルン加熱温度 (℃) | 150～250 | 150～300 | 150～400 | 150～600 | 150～1000 |
| 一次処理キルン排ガス温度(℃) | 120～180 | 120～200 | 200～500 | 200～800 | 200～1200 |
| 二次処理温度 (℃) | ～800 | ～800 | ～800 | ～1200 | ～1200 |
| 三次処理キルン加熱温度 (℃) | - | 200～350 | - | - | - |
| 三次処理キルン排ガス温度 (℃) | - | 250～400 | - | - | - |
| 廃熱回収システム(熱交換器) | 〇 | 〇 | 〇 |
| 機種 | Stage I | Stage II | Stage III | Stage IV | Stage V Stage VI |
|
|---|---|---|---|---|---|---|
| 種類 | 汚染物質 | ○ | ○ | ○ | ○ | ○ |
| 油類 | ガソリン相当 | ○ | ○ | ○ | ○ | ○ |
| 灯油相当 | △ | ○ | ○ | ○ | ○ | |
| 軽油相当 | ○ | ○ | ○ | ○ | ||
| A 重油相当 | ○ | ○ | ○ | ○ | ||
| B 重油相当 | ○ | ○ | ○ | ○ | ||
| マシン油 | ○ | ○ | ○ | ○ | ||
| C 重油相当 | △ | ○ | ○ | ○ | ||
| VOC 揮発性有機化合物 第一種特定有害物質 |
タール・ピッチ・アスファルト | ○ | ○ | ○ | ||
| 四塩化炭素 | ○ | ○ | ○ | |||
| 1.2-ジクロロエタン | ○ | ○ | ○ | |||
| 1.1-ジクロロエチレン | ○ | ○ | ○ | |||
| シス-1.2-ジクロロエチレン | ○ | ○ | ○ | |||
| 1.3-ジクロロプロペン | ○ | ○ | ○ | |||
| ジクロロメタン | ○ | ○ | ○ | |||
| テトラクロロエチレン | ○ | ○ | ○ | |||
| 1.1.1-トリクロロエタン | ○ | ○ | ○ | |||
| 1.1.2-トリクロロエタン | ○ | ○ | ○ | |||
| トリクロロエチレン | ○ | ○ | ○ | |||
| ベンゼン | ○ | ○ | ○ | ○ | ○ | |
| その他 | 水銀 | ○ | ○ | |||
| シアン | ○ | ○ | ||||
| 農薬類 | ○ | ○ | ||||
関連装置
様々な種類の燃料に対応したWELLバーナ
A重油・都市ガス・バイオマス燃料などに対応しています。詳細はこちらをご覧ください。
| WELLバーナ主仕様 | 燃料 | 燃焼量 | TDR |
|---|---|---|---|
| WELL-turbo | A重油・灯油 | 50～2400 [L/h] | 1:5 |
