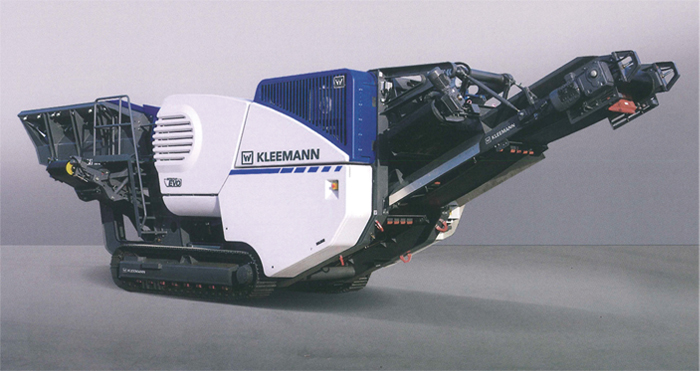

ジョークラッシャ MC100iEVO
特徴
ドイツ破砕機専門メーカー「KLEEMANN」の150年の歴史と経験から生まれた次世代型多機能クラッシャ。高メンテナンス性と圧倒的な低燃費が特徴。
- フレーム
一体型ホッパ - サイドコンベヤ
- 独立二床式
スクリーンユニット - ＣＦＳ
- 搭載専用破砕ユニット
- ギャップ調整
- 破砕機反転装置
- 低燃費駆動
- コントロールシステム
- 磁選機
番号をクリックすると、動画が流れます。
仕様
破砕能力表
| 型式 | 供給口寸法 | CSS | 破砕機出力 (kW) |
破砕機質量 (kg) |
|
|---|---|---|---|---|---|
| 60mm | 85mm | ||||
| MC100iEVO | 950×550 | 95～105トン/h | 130～150トン/h | 155 | 12,000 |
MC100iEVO 仕様
| ホッパ （延長ホッパ） |
供給能力 | 220トン/h |
|---|---|---|
| 最大供給サイズ | 900×500mm | |
| 供給高さ | 3,200(3,720)mm | |
| ホッパ容量 | 4.5(7.5)m³ | |
| 振動式フィーダ（全長×全幅） | 3,940×870mm | |
| プレスクリーン | 上段 | グリズリーまたはパンチプレート |
| 下段 | 織網 | |
| サイドコンベヤ | 全長×全幅 | 2,700(5,000)×500 |
| 排出高さ | 2,110(3,000)mm | |
| 破砕機 | ユニット型式 | STR 095-055 |
| 投入間口 | 950×550mm | |
| 重量 | 12,000kg | |
| 駆動方式 | エンジン直結 | |
| ジョー歯調整幅 | 20～180mm | |
| ジョー歯調整方式 | 油圧駆動タイプ | |
| 排出コンベヤ （延長タイプ） |
全長×全幅 | 8,600(10,100)×800mm |
| 排出高さ | 3,058(3,680)mm | |
| 走行部 | 型式 | D3 C |
| 駆動方式 | 油圧ドライブ | |
| エンジン出力／定格回転数 | 165kW(221HP)/1,500rpm | |
| 発電機容量 | 85kVA | |
| 走行速度 | 1.6km/h | |
| 輸送時寸法 | 全長 | 12,950mm |
| 全幅 | 2,800mm | |
| 全高 | 3,200mm | |
| 全重量 | 30,000kg | |
| 標準装備 | 可変速振動フィーダ、防塵用散水装置 CFS搬送制御システム、Z=85mmジョー歯、破砕機反転装備 スクリーン上段パンチプレート※1、スクリーン下段織網※2 L=8,600mm排出コンベヤ、左右キャットウォーク、ラジコン装備 ※1 30/35/40/45/59/60/70/80mmで発注時選択可 ※2 10/12/15/18/20/25/30/35/40/45/50/55mmを発注時選択可 |
|
| オプション | 延長ホッパ、スクリーン上段グリズリープレート※3、 スクリーン上段ダミーカバー、スクリーン下段ダミーカバー、 サイドコンベヤ※4、Z=37mm細目ジョー歯 L=10,100mm排出コンベヤ、自動給脂器、作業灯 ※3 40/50/60mmを発注時選択可 ※4 2.7mまたは5.0m、右排出または左排出を発注時選択可 |
|
- お客様の作業条件に応じ、発注時に仕様変更が可能です。
- 仕様は改良のため、予告なく変更することがありますので、ご了承ください。

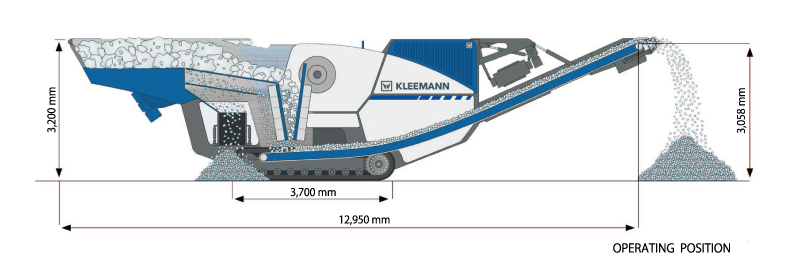

外形寸法図

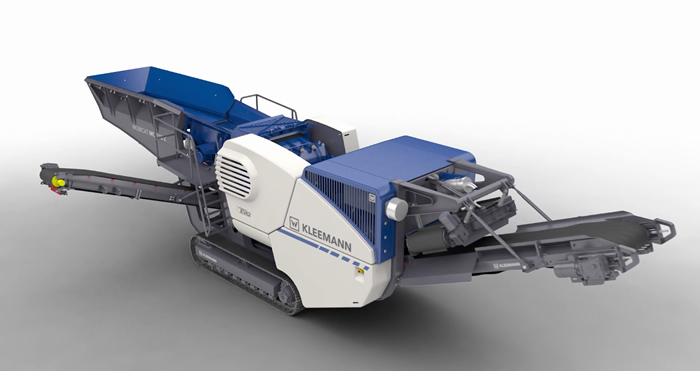

ジョークラッシャ MC110iEVO2
特徴
ドイツ破砕機専門メーカー「KLEEMANN」の150年の歴史と経験から生まれた次世代型多機能クラッシャ。自然石からリサイクル材まで信頼の処理能力を発揮します。
- フレーム一体型ホッパ
- サイドコンベヤ
- 独立二床式
スクリーンユニット - ＣＦＳ
- 搭載専用破砕ユニット
- ギャップ調整
- 破砕機反転装置
- 低燃費駆動
- コントロールシステム
- 磁選機
番号をクリックすると、動画が流れます。
仕様
破砕能力表
| 型式 | 供給口寸法 | CSS | 破砕機出力 (kW) |
破砕機質量 (kg) |
|
|---|---|---|---|---|---|
| 60mm | 100mm | ||||
| MC110iEVO2 | 1,100×700 | 115～130トン/h | 190～210トン/h | 248 | 17,000 |
- CSS=Closed side setting（開口幅）
- 能カデータは材料、種類、特性、サイズ、選択スクリーンサイズにより異なります。
MC110iEVO2 仕様
| ホッパ （延長ホッパ） |
供給能力 | 330トン/h |
|---|---|---|
| 最大供給サイズ | 1,050×650mm | |
| 供給高さ | 3,600(4,160)mm | |
| ホッパ容量 | 5.5(9.5)m³ | |
| 振動式フィーダ（全長×全幅） | 3,700×900mm | |
| プレスクリーン | 上段 | グリズリーまたはパンチプレート |
| 下段 | 織網 | |
| サイドコンベヤ | 全長×全幅 | 2,700(5,000)×500 |
| 排出高さ | 2,190(3,080)mm | |
| 破砕機 | ユニット型式 | SStR110-070 |
| 投入間口 | 1,100×700mm | |
| 重量 | 17,000kg | |
| 駆動方式 | エンジン直結 | |
| ジョー歯調整幅 | 35～180mm | |
| ジョー歯調整方式 | 油圧駆動タイプ | |
| 排出コンベヤ （延長タイプ） |
全長×全幅 | 9,200(10,700)×1,000mm |
| 排出高さ | 3,270(3,880)mm | |
| 走行部 | 型式 | D4 D |
| 駆動方式 | 油圧ドライブ | |
| エンジン出力／定格回転数 | 248kW(330HP)/1,500rpm | |
| 発電機容量 | 130kVA | |
| 走行速度 | 1.6km/h | |
| 輸送時寸法 | 全長 | 14,900mm |
| 全幅 | 3,000mm | |
| 全高 | 3,600mm | |
| 全重量 | 39,500kg | |
| 標準装備 | 可変速振動フィーダ、可変速プレスクリーン CFS定量供給システム、Z=85mmジョー歯、破砕機反転装備 スクリーン上部パンチプレート※1、スクリーン下段網※2 L=9,200mm排出コンベヤ、左右キャットウォーク、ラジコン装備 ※1 30/35/40/45/59/60/70/80mmで発注時選択可 ※2 10/12/15/18/20/25/30/35/40/45/50/55mmを発注時選択可 |
|
| オプション | 延長ホッパ、スクリーン上段グリズリープレート※3 スクリーン上段ダミーカバー、スクリーン下段ダミーカバー、 サイドコンベヤ※4、砕石用ジョー歯、リサイクル用ジョー歯 L=10,700mm排出コンベヤ、磁選機、防塵用散水装置、 自動給脂機、作業灯 ※3 45/50/60mmを発注時選択可 ※4 2.7mまたは5.0m、右排出または左排出を発注時選択可 |
|
- お客様の作業条件に応じ、発注時に仕様変更が可能です。
- 仕様は改良のため、予告なく変更することがありますので、ご了承ください。

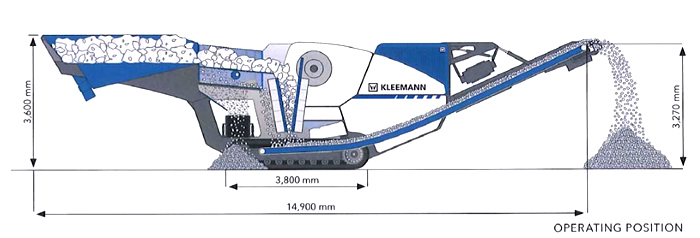

外形寸法図

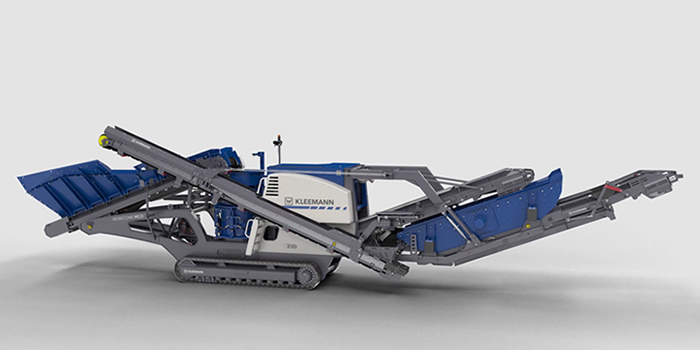

コーンクラッシャ MCO90iEVO2
特徴
ドイツ破砕機専門メーカー「KLEEMANN」の150年の歴史と経験から生まれた次世代型多機能クラッシャです。ダイナミックなストロークが高品質な骨材を生成します。
仕様
| フィーダ （延長ホッパ） |
供給能力 | 270トン/h | 245トン/h |
|---|---|---|---|
| 最大供給サイズ | 200mm | ||
| 供給高さ | 2,600mm | ||
| ホッパ容量 | 4.5m³ | ||
| 供給コンベヤ（全長×全幅） | 6,400×1,000mm | ||
| 破砕機 | ユニット型式 | Cone crusher, KX200 | |
| システムサイズ | 950mm | ||
| 排出コンベヤ | 全長 x 全幅 | 8,800×800mm | 9,300×800mm |
| 排出高さ | 3,250mm | ||
| 二次スクリーン （オプション） |
タイプ | - | 振動二床スクリーン |
| リターンコンベヤ | - | 9,750×500mm | |
| エンジン出力 | 248kW | 289kW | |
| 発電機容量 | 135kVA | ||
| 輸送時寸法 | 全長 | 16,100mm | 16,600mm |
| 全幅 | 3,000mm | 3,240mm | |
| 全高 | 3,400mm | 3,600mm | |
| 機械重量 | 29,500kg | 40,500kg（スクリーン含む） | |
| 標準装備 | 可変速振動フィーダ、コントロールタッチパネル、 CFS、アイフック、自動ギャップセッティング、 作業灯、過負荷防止装置、スプレーシステム |
||
| オプション | 延長ホッパ、監視カメラ、マグネット、金属探知機、 関連装置の修理、ベルトスケール |
||
- お客様の作業条件に応じ、発注時に仕様変更が可能です。
- 仕様は改良のため、予告なく変更することがありますので、ご了承ください。

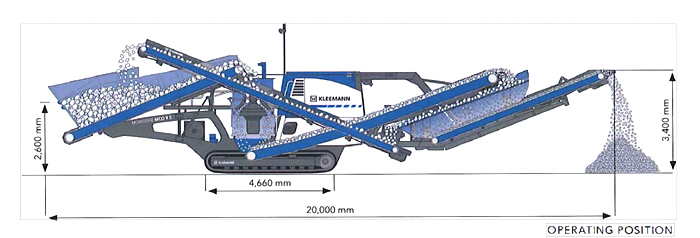

外形寸法図
