日工株式会社

急傾斜コンベヤシリーズ

クライマ型コンベヤ

特徴

不安定な形状の搬送に最適

主な搬送物

  • ペットボトル
  • 廃プラ
  • 根菜類
  • 肥料等

仕様

ベルト巾：350～900mm巾
傾斜角：20～45°

ベルト巾
（mm）		 モジュラー（MC） スーパーモジュラー（SM）
船底型 船底型
350 ● ●
400 ● ●
450 ● ●
500 ● ●
600 ● ●
750 ● ●
900 ● ●

段付形コンベヤ

特徴

箱物、塊類の搬送に最適

主な搬送物

  • ペットボトル
  • 箱物
  • プラスチックケース等

仕様

ベルト巾：350～900mm巾
傾斜角：20～40°

ベルト巾
（mm）		 モジュラー（MC） スーパーモジュラー（SM） スーパーワイド（SW）
平型 船底型 平型 船底型 平型 船底型
350 ● 　 ● ● 　 ●
400 ● 　 ● ● 　 ●
450 ● 　 ● ● 　 ●
500 ● 　 ● ● 　 ●
600 ● 　 ● ● 　 ●
750 　 　 ● 　 　 ●
900 　 　 ● 　 　 ●
段高さ 段高さ：max70 段高さ：max70 段高さ：max50

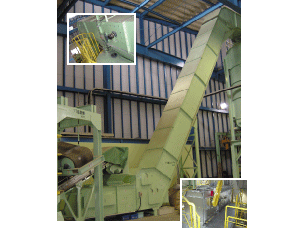

スティープモジュラーGKCコンベヤ（GKC）

特徴

あらゆる搬送物に幅広く対応

主な搬送物

  • 根菜類・飼料・肥料
  • 廃木材・古紙・汚泥
  • 缶・びん・ペットボトル・廃プラスチック
  • 砂・土砂等

ベルトタイプ

仕様

  ベルト巾（mm）
350 400 450 500 600 750 900 1000
フレーム t4.5（SS400）
ベルト 200N/mm 315N/mm
ベルトサン高さ（H） 60・80 60・80・100 ← 60・80
100・120		 ← 100・120
160・200		 120・160
200		 ←
ヘッドプーリ H=60・80 φ235×400 φ235×450 φ235×500 φ235×550 φ235×650
H=100   φ285×450 φ285×500 φ285×550 φ285×650 φ285×800
H=120       φ338×550 φ338×650 φ338×800 φ338×950 φ338×1050
H=160           φ424×800 φ424×950 φ424×1050
H=200           φ524×800 φ524×950 φ524×1050
テールプーリ H=60・80 φ215×400 φ215×450 φ215×500 φ215×550 φ215×650
H=100   φ265×450 φ265×500 φ265×550 φ265×650 φ265×800
H=120       φ318×550 φ318×650 φ318×800 φ318×950 φ318×1050
H=160           φ404×800 φ404×950 φ404×1050
H=200           φ504×800 φ504×950 φ504×1050
キャリア（リターン）ローラ φ89×410 φ89×460 φ89×510 φ89×560 φ89×660 φ114×850 φ114×1000 φ114×1100
クリーナ ビータクリーナー

耐熱ベルト使用時は別途御相談下さい。

スティープモジュラーGKPコンベヤ（GKP）

特徴

あらゆる産業設備に対応

パイプフレーム構造で優れたコストパフォーマンスをほこります。

主な搬送物

  • 根菜類・飼料・肥料
  • 廃木材・古紙・汚泥
  • 缶・びん・ペットボトル・廃プラスチック
  • 砂・土砂等

ベルトタイプ

仕様

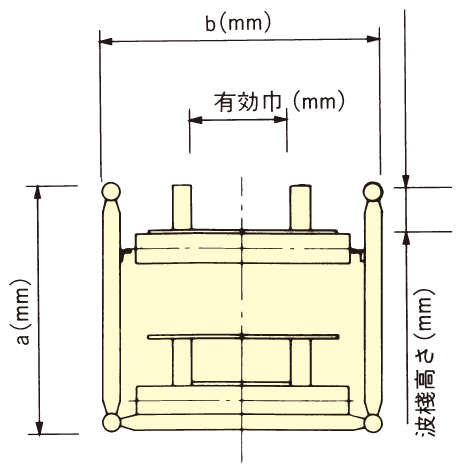

ベルト巾（mm） 波桟高さ＝60 波桟高さ＝80
a b 有効幅 a b 有効幅
300 500 510 フリーゾーン付 120
フリーゾーン無 200		 630 510 フリーゾーン付 120
フリーゾーン無 200
350 500 560 フリーゾーン付 150
フリーゾーン無 250		 630 560 フリーゾーン付 150
フリーゾーン無 250
400 500 610 フリーゾーン付 200
フリーゾーン無 300		 630 610 フリーゾーン付 200
フリーゾーン無 300
450 500 660 フリーゾーン付 230
フリーゾーン無 350		 630 660 フリーゾーン付 230
フリーゾーン無 350
500 ― ― ― 630 710 フリーゾーン付 280
フリーゾーン無 400
600 ― ― ― 630 810 フリーゾーン付 360
フリーゾーン無 500
フレーム径 34φ 34φ
ベルト巾（mm） 波桟高さ＝100 波桟高さ＝120
a b 有効幅 a b 有効幅
300 ― ― ― ― ― ―
350 ― ― ― ― ― ―
400 630 610 フリーゾーン付 200
フリーゾーン無 300		 ― ― ―
450 630 660 フリーゾーン付 230
フリーゾーン無 350		 ― ― ―
500 630 710 フリーゾーン付 280
フリーゾーン無 400		 730 730 フリーゾーン付 260
フリーゾーン無 400
600 630 810 フリーゾーン付 360
フリーゾーン無 500		 730 830 フリーゾーン付 340
フリーゾーン無 500
フレーム径 34φ 42.7φ
  • フリーゾーン付は傾斜偏角ラインに適用（Ⅱ型・Ⅲ型・Ⅳ型）
  • ベルト幅は上記以外にもご要望に応じて製作致します。
  • フリーゾーン無は水平直線ラインまたは傾斜直線ラインに適用（Ⅰ型）

スーパーモジュラー ΘⅡコンベヤ

特徴

揚程が5m程度までのコンベヤに対応

主な搬送物

  • 根菜類（人参・芋・玉葱）・飼料・肥料
  • 缶・ペットボトル・廃プラスチック
  • 古紙

CADデータダウンロード

DXF 形式
DWG 形式
PDF

ベルトタイプ

仕様

　 ベルト巾（mm）
350 400 450 500 600
フレーム t2.3　及び　t3.2（SS400）
ベルト 200N/mm
ベルトサン高さ（H） 60・80 60・80・100 ← ← ←
ベルトスピード H=60・80 36/44ｍ/min　50/60Hz　モータプーリ周速
H=100 43/52ｍ/min　50/60Hz　モータプーリ周速
駆動
モータ
プーリ		 H=60・80 MP 1.5kW逆防付
φ215×466×φ28
横溝ゴムライニング付		 MP 1.5kW逆防付
φ215×530×φ28
横溝ゴムライニング付		 MP 1.5kW逆防付
φ215×580×φ28
横溝ゴムライニング付		 MP 1.5kW逆防付
φ215×630×φ28
横溝ゴムライニング付		 MP 1.5kW逆防付
φ215×730×φ28
横溝ゴムライニング付
H=100 　 MP 1.5kW逆防付
φ265×520×φ38
横溝ゴムライニング付		 MP 1.5kW逆防付
φ265×570×φ38
横溝ゴムライニング付		 MP 1.5kW逆防付
φ265×620×φ38
横溝ゴムライニング付		 MP 1.5kW逆防付
φ265×720×φ38
横溝ゴムライニング付
テールプーリ H=60・80 φ215×400×φ40 φ215×450×φ40 φ215×500×φ40 φ215×550×φ40 φ215×650×φ40
H=100 　 φ265×450×φ40 φ265×500×φ40 φ265×550×φ40 φ265×650×φ40
キャリアローラ φ57×463×φ12 φ57×527×φ12 φ57×577×φ12 φ57×627×φ12 φ57×727×φ12
リターンローラ φ76 ← ← ← ←
クリーナ ビータクリーナー
