「仮設足場機材センターの経営効率」と「足場作業環境の改善」を目指してユーザー発想から開発された仮設足場洗浄装置です。アルミ製品の仮設足場や昇降階段などに抜群の洗浄威力を発揮します。
従来のケレン装置では限界のあった、コンクリートや足場の塗料などの汚れを簡単に落とすことや、アルミ製足場機材もワークを傷つけることなく洗浄できます。作業時の粉塵も全く発生せず、足場作業環境を改善します。さらに自動搬送積載システム、ロータリーハンドガンなどを組合せることにより、従来の仮設足場水圧洗浄機にくらべ画期的な省力化が図れます。
ラインナップ
足場板 専用洗浄装置 N-SEC-J
- 搬送コンベア速度と調整で、最適足場洗浄
- 8穴ノズル法式による強力で広範囲洗浄
- 足場ワークに合わせて回転/高さ調整が可能
| 速度 | 3.0〜12.0m/min |
|---|---|
| 洗浄圧力 | 150Mpa |
| 消費水量 | 24L/min |
| 鋼製布板 | 1200枚 / 8h |
| 足場板 | 1800枚 / 8h |
足場板 専用洗浄装置 N-SEC-WJ
- 移動式ブロックノズルによる高い洗浄力
- 支柱回転式による洗浄むらの解消
| 速度 | 5.0〜14.7m/min |
|---|---|
| 洗浄圧力 | 150Mpa |
| 消費水量 | 24L/min |
| 鋼製布板 | 600枚 / 8h |
| 足場板 | 800枚 / 8h |
楽落ウォッシャーの特徴
抜群の洗浄力
従来の仮設足場水圧洗浄機では落とせなかった酷い汚れの足場のコンクリートや塗料等もワークを傷めることなくラクラク落とします。粉塵の発生も全くありません。
約2倍の処理能力
長尺足場板（アルミ、鋼製）を２枚ずつ同時に洗浄する為２倍の処理能力が得られ低コストランニング化を実現。

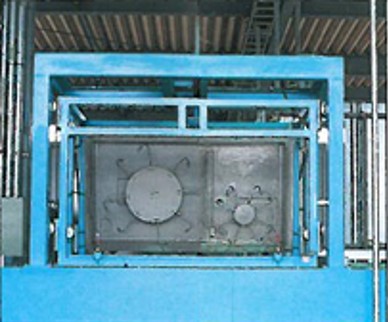

ロータリーノズル方式
広幅ケレンで効率運転が可能となりノズルの角度調整でワークの側面もケレンします
ハンドガンによる洗浄
ロータリーハンドガンを使えば枠組足場の建枠や昇降階段、仮設通路等どんなに汚れた仮設機材等でも簡単にケレンできます。
メンテナンスが簡単
ロータリーノズル部、ケレン滓集積ボックス部は開閉式なので、メンテナンスも清掃も簡単に行うことができます。

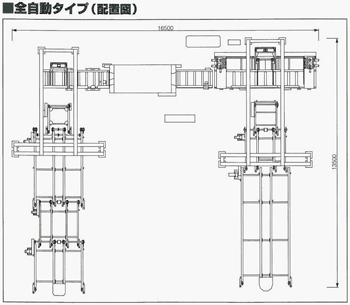

楽落ウォッシャーの流れ
足場、仮設通路などの搬入
足場、仮設通路などの洗浄
足場、仮設通路などの積載
足場、仮設通路などの搬出
楽落ウォッシャーの仕様
洗浄対象ワーク
| 幅 | 長さ | 高さ | |
|---|---|---|---|
| 布板 | 500mm | 2000mm | 55mm |
| 足場板 | 240mm | 4000mm | 40mm |
| 安全鋼板 | 555mm | 4000mm | 25mm |
仕様
| 速度 | 1.0～10m/min |
|---|---|
| 圧力 | 150Mpa（1500kgf/cm2） |
| 水量 | 27L/min |
| 電力 | 90kW 3相 200V |
| 容量 | 900NL/min |
- 基礎、電源はご支給願います。
- 半自動簡易式装置のご相談も受けています。

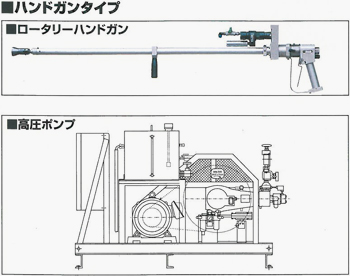

楽落ウォッシャー Junior
ガンの仕様
| 型式 | RGA15010 |
|---|---|
| 最高使用圧力 | 150Mpa（1500kgf/cm2） |
| 最高使用流量 | 10L/min |
| 最大回転数 | 1000rpm |
| 駆動用エア | 圧力 0.6Mpa（6kgf/cm2） |
| エア消費量 | 350ML/min |
| 冷却水 | 供給圧力0.01-0.1Mpa,1-3L/min |
| 重量 | 7.0kg |
高圧ポンプの仕様
| 型式 | FO-30JH |
|---|---|
| 吐出圧力 | 150Mpa（1500kgf/cm2） |
| 吐出流量 | 9L/min |
| 動力 | AC 200V 22kW 全閉外扇屋内形 |
