特徴

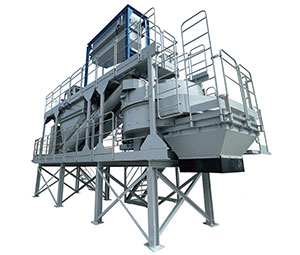

流動化処理土の製造をユニット化
移動や設置が簡単です
建設発生土や建設汚泥の再利用ができ、狭い空間や複雑な形状にも隙間なく流し込みができる土木資材「流動化処理土」の製造設備を、移動・設置がしやすいユニット化にしました。
- 計量・ミキサをユニット化し、設置時間を短縮
- 敷き鉄板上への設置、発電機での稼働が可能
- 瞬発製造能力が高い原材料の個別計量方式を採用
- 自動制御盤で運転操作。製品管理も容易

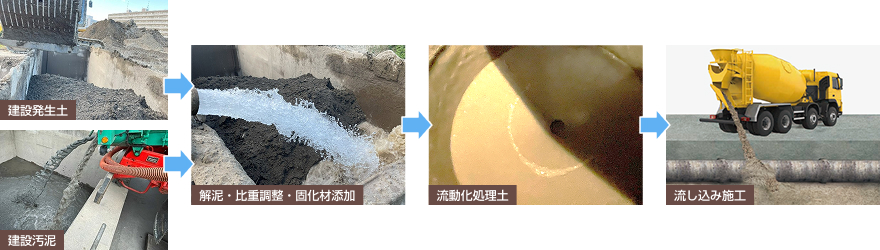

流動化処理土とは
流動性と自硬性により締固めが不要で、狭い空間や複雑な形状にも隙間なく充填できる土木資材です。建設発生土や汚泥の再利用が可能です。

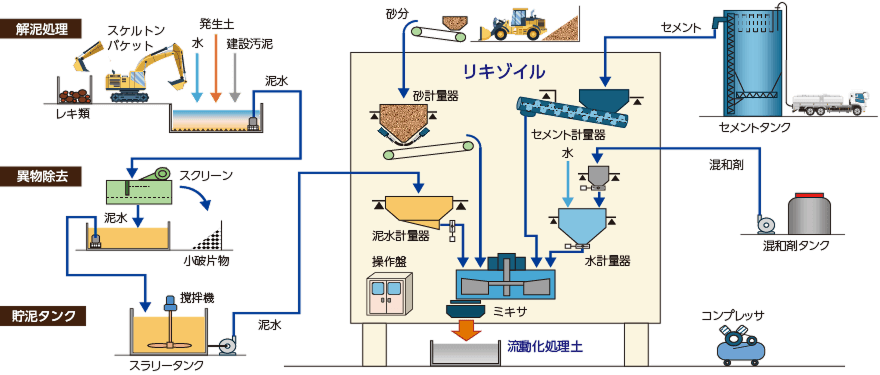

フロー図
仕様
| No | 名称 | 数量 | 動力 | 仕様 |
|---|---|---|---|---|
| ① | 投入装置 | 1 | ー | 個別投入シュート |
| ② | ミキサ | 1 | 30kW | 0.75m³タービンミキサ |
| ③ | 排出シュート | 1 | ー | 外板t3.2 |
| ④ | 砂計量装置 | 1 | ー | 秤量900kg（ロードセル：1t×3） グリズリ付き |
| ⑤ | セメント計量装置 | 1 | 3.7kW | 秤量500kg（ロードセル：2t×3） 正逆回転排出スクリュー一体型 |
| ⑥ | 水計量装置 | 1 | 0.75kW | 秤量150kg（ロードセル：200kg×3） |
| ⑦ | AD計量装置 | 1 | 0.25kW | 秤量15kg ※混和剤タンクは弊社範囲外 |
| ⑧ | 骨材投入コンベヤ | 1 | 2.2kW | 600巾×90T/H 6.7m パイプBC 全長スカート、カバー付き |
| ⑨ | 動力操作盤 | 1 | ー | 屋外自立型 遠隔操作用タブレット（オプション）付 |
| ⑩ | 泥水計量装置 | 1 | ー | 秤量1,200kg（ロードセル：1t×3） 計量槽枠含む |
| ⑪ | コンプレッサ | 1 | 3.7kW | エアフィルター・ドライヤ付 |

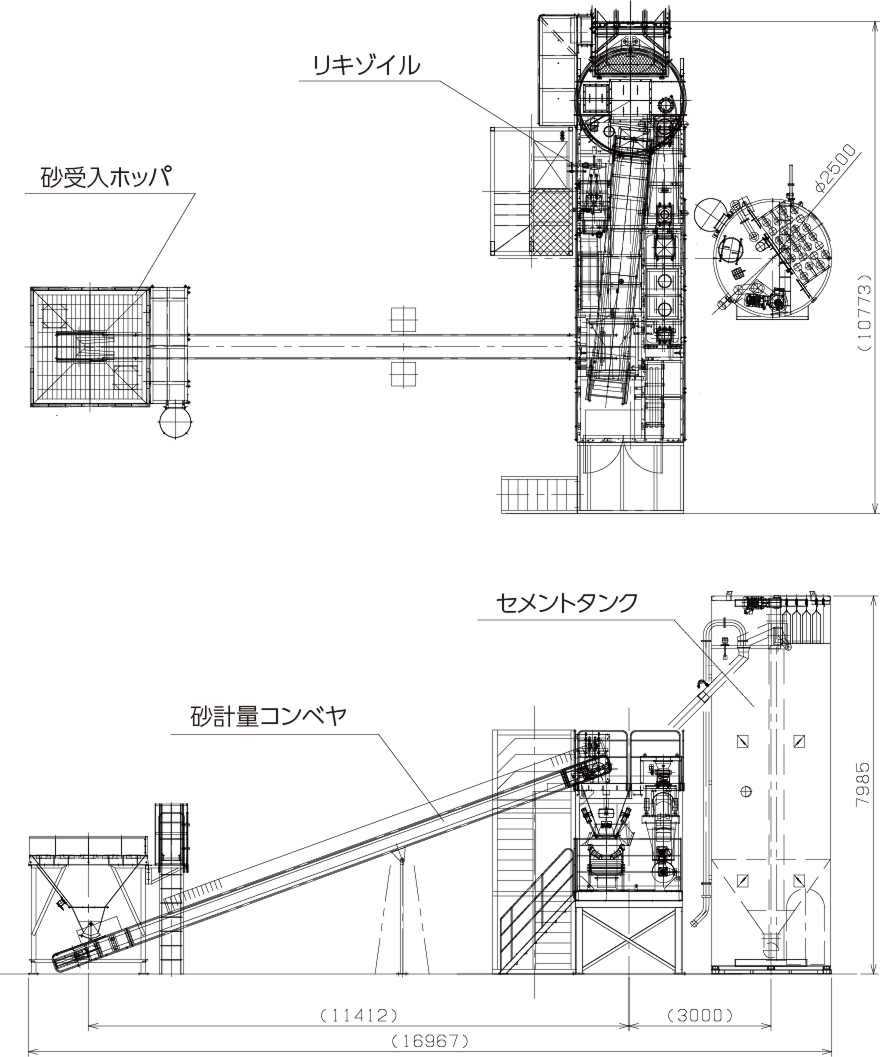

配置例
