製品紹介
材料切り出し

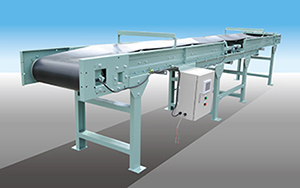

ライトスケール

搬送物の軽量を容易に
- 省スペースタイプのスーパーモジュラーフレームを採用
- 見た目もすっきり、フレームインタイプ
各部詳細

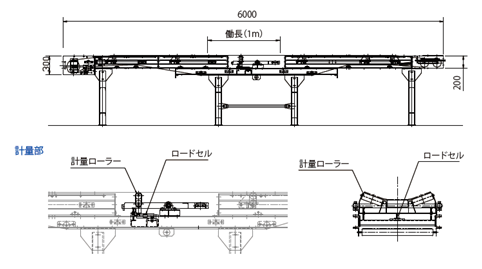

計量部
表示器
ロードセル部

コンベヤ仕様
機種:SMA60TE20-6M(ライトスケール)
ベルト:平ベルト(600巾-125N/mm×3.0×1.5)
機長:6m
駆動:モータープーリー(1.0kW 4P)(8H/day)
ベルト速度:50Hz時:約16m/min, 60Hz時:約19m/min
スケール部仕様
瞬間輸送量:現在、搬送している搬送量
積算輸送量:搬送した搬送物の合計重量
負荷率:ロードセルの定格重量(50kg)の何パーセントの重量が掛かっているか表示
荷重密度:働長(1m)に瞬間的に載っている搬送物の重量
測定可能範囲
50Hz時:6t/h~11t/h、60Hz時…7t/h~14t/hの範囲内での搬送で測定が可能です。例)搬送物毎の測定可能な搬送量(m³ /h)
搬送物毎の測定可能な搬送量(m³ /h)
搬送物 | みかけ比重 | 測定可能な搬送量範囲(m³ /h) | |
---|---|---|---|
(t/m³) | 50Hz時 | 60Hz時 | |
木チップ | 0.3 | 19 ~ 25 | 24 ~ 30 |
肥料 | 0.8 | 8 ~ 14 | 9 ~ 17 |
砂利 | 1.5 | 4 ~ 7 | 5 ~ 9 |
測定可能範囲内の測定精度は1/20程度(±5%)です。
例) 7t/h時…±350kg、14t/h時…±700kg
6t/h時…±300kg、11t/h時…±550kg
- ※能力が上記の範囲外となると、精度が著しく低下します。
- ※計測値は目安です。 商用の計測にはご使用頂けません。
納入実績
ベルト巾 600mm 搬送物 可燃物 ベルト巾 600mm 搬送物 焼却灰
ライトフィーダ

軽量物搬送に最適なスーパーモジュラー
コンベヤにホッパーが合体
- コンパクトで軽く移動も簡単
- 標準化・仕様用途限定により低価格を実現
各部詳細
排出部(拡大)
動力制御盤(標準仕様)
移動脚(標準仕様)
外形図

仕様
形式 | SM50RE20-3.0GU |
---|---|
フレーム | PL-t 2.3 |
ベルト | 平ベルト 500巾-160N/mm×3.0×1.5 |
ベルト速度 | 20m/min 90Hz時 |
駆動(本体) | ギアモータ (インバータ付)ニッセイ G3L40N80N-IPM150NT 1.5kW 6P 220V |
駆動(解砕機) | ハイポニック減速機 RNYM02-1330-AV-150 0.2kW 4P 220V |
ヘッドプーリ | φ265 × 550 × φ60 |
テールプーリ | φ165 × 550 × φ30 |
スナップローラ | φ60 × 520 × φ15 |
キャリヤローラ | φ60 × 550 × φ15 |
リターンローラ | φ60 × 520 × φ15 |
能力 | 28m³/h( ≒3mmアンダー) |
付属品 | 立上りガイド、外スカート |
ホッパ(1.5m³) | |
キャスター脚、制御盤 | |
塗装 | 上塗1回 U45-60D(日塗工) |
納入実績
諸元表
ベルトコンベヤ | スーパーモジュラー(500W) |
---|---|
ホッパー容量(水切り) | 移動棚・動力 |
付属品 | 移動脚・動力制御盤 |
オプション | バイブレータ アーチングブレーカ |
対象物(一例) 土・化学肥料・木くず・硬質プラの定量供給
F型フィーダ

ベルト接触摩耗をなくして
ベルト寿命を大幅に向上
- 骨材の噛み込みをなくすことでホコリ・粉塵の環境改善
- 骨材のこぼれを防ぎ、安定した供給量を実現

ホッパと接触部無し

安全ガードで巻き込まれ防止
非常停止スイッチワイヤー付き安全対策

直結式駆動で巻き込まれ防止

グリス給油孔で楽々メンテ
F型フィーダ主要諸元表
能力 | 15t/h | 30t/h | 50t/h | 80t/h | 30t/h | 50t/h |
---|---|---|---|---|---|---|
型式 | FF-15V | FF-30V | FF-50V | FF-80V | FF-30R | FF-50R |
駆動 | 0.75kW 4P |
1.5kW 4P |
2.2kW 4P |
3.7kW 4P |
2.2kW 4P |
3.7kW 4P |
減速比 直交軸 |
1/120 | ← | ← | ← | ← | ← |
ベルト幅 (mm) |
450 | ← | 500 | 600 | 500 | 600 |
波桟高さ (mm) |
80 | ← | ← | ← | ← | ← |
ベルト速度 (50Hz) |
12.8m/min | ← | ← | ← | ← | ← |
ベルト速度 (60Hz) |
15.5m/min | ← | ← | ← | ← | ← |
ベルト長 | 4.37m/E | ← | ← | 4.58m/E | 5.70m/E | ← |
