特徴

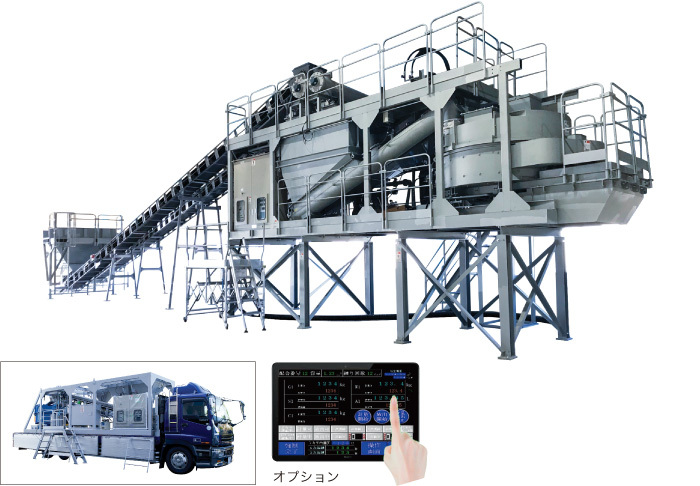

場所を選ばず活躍できる、モバイル型バッチャープラント
大型トラックに積載でき、災害時の復興や狭い工事現場などに幅広く使用できる、コンパクトで安定品質のモバイル型バッチャープラント。

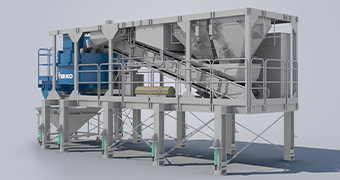

コンパクト設計
災害時の復興プラント、工事用現場プラントなどで幅広く使用できるコンパクト設計。

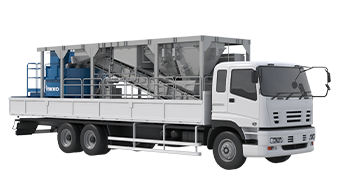

かんたん輸送
大型トラックに積載でき、さまざまな現場への移送が可能です。
製品品質の安定
バッチ式を採用することでコンクリートの品質が安定。
かんたん操作
タッチパネルタイプの操作盤のため、直感的でスムーズな操作が可能。
さらにタブレット端末でも操作ができ、遠隔での操作も可能です。
仕様
本体ユニット
| 名称 | 名称 | ||
|---|---|---|---|
| ① | 投入装置 | ⑨ | 骨材投入コンベヤ |
| ② | ミキサ | ⑩ | セメント投入スクリュー |
| ③ | 排出シュート | ⑪ | 動力操作盤 |
| ④ | 砂利計量装置 | ⑫ | コンプレッサ |
| ⑤ | 砂計量装置 | ⑬ | 高圧洗浄ポンプ |
| ⑥ | セメント計量装置 | ⑭ | 水タンク |
| ⑦ | 水計量装置 | ⑮ | 本体脚 |
| ⑧ | AD計量装置 |
配置例
下記表内※印は、参考値を示します。処理する材料、品質等により変わります。
| 名称 | 名称 | ||
|---|---|---|---|
| ① | 本体ユニット | ④ | 受付ホッパ※ |
| ② | セメント計量ユニット※ | ⑤ | セメントタンク※ |
| ③ | 骨材計量コンベヤ※ |
標準仕様
| 型式 | ミキサ | 能力 ※排出機構により変動 |
コンプレッサ | 高圧洗浄 ポンプ |
排出シュート | 重量 |
|---|---|---|---|---|---|---|
| ONZEMIX-T50 | 0.5m3タービンミキサ 18.5kW |
0.5m3/B×21B/h＝10.5m3/h | 3.7kW レシプロコンプレッサ エアドライヤ付 |
1.5kW | t6SSライナー仕様 | 10,700kg |
| ONZEMIX-T75 | 0.75m3タービンミキサ 37kW |
0.75m3/B×21B/h＝15.75m3/h | 12,400kg |
| 型式 | 計量設備 | 貯蔵設備 | |||||
|---|---|---|---|---|---|---|---|
| 材料名（最大秤量×最小目盛） | 材料名 | ||||||
| 骨材 | 水 | セメント | 混和剤 | 水 | 混和剤 | ||
| S | G | W | C | AD | W | AD | |
| ONZEMIX-T50 | 800kg×1kg | 800kg×1kg | 150kg×0.2kg | 250kg×0.2kg | 15kg×0.01kg | 300L | 100L |
| ONZEMIX-T75 | 1,000kg×1kg | 200kg×0.2kg | 500kg×0.2kg | ||||
| 備考 | 計量装置 | ||||||
| BC計量 600巾×90T/H |
ロータリバルブ | SC計量 200A×20T/H |
ロータリバルブ | ポリタンク | 薬液タンク | ||
| ロードセル計量 簡易静荷重 フック付 |
ロードセル計量 簡易静荷重 フック付 計量ポンプ付 |
ロードセル計量 簡易静荷重 フック付 バイブレータ付 |
ロードセル計量 計量ポンプ付 |
ボールタップ付 練水・洗浄水兼用 |
1種 | ||
オプション仕様
| 集塵機 | 0.75kW 手動脱塵 |
|---|---|
| セメント計量ユニット | セメント計量バタ弁 □300×Φ150 1式 |
| 骨材ホッパ | 3m3 手動ゲート バイブレータ付（Sのみ） |
| 骨材計量コンベヤ | 2.2kW 400巾×40T/H |
| セメントタンク | 30T移動式 |

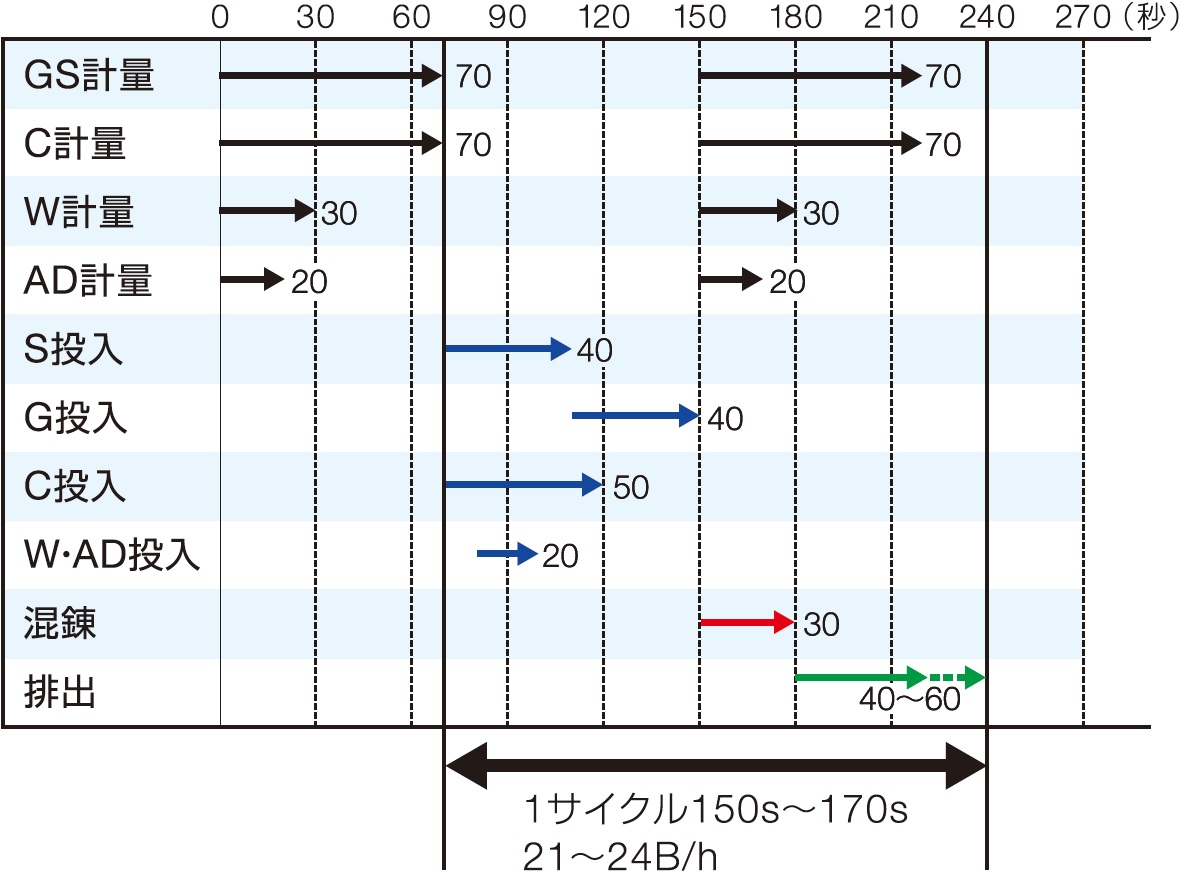

タイムチャート
